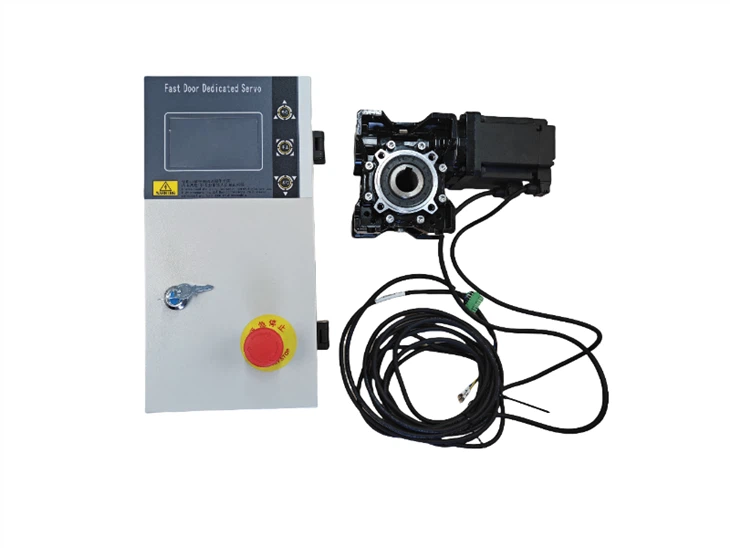

1. システム アーキテクチャ: モジュール式および工業グレードの設計-

成熟した高速ローリング シャッター ドア制御システムは、-モジュール式産業アーキテクチャ、通常は次のもので構成されます。

メイン制御ボード（産業用 MCU または PLC{0}} ベースのコア）

サーボまたは周波数ドライブモジュール

エンコーダフィードバックユニット

安全信号処理モジュール

電源絶縁およびフィルタリングセクション

ヒューマン マシン インターフェース（HMI）-

軽量の商用ドア システムとは異なり、産業用グレードのコントローラは以下をサポートする必要があります。{0}{1}

24時間365日の連続稼働

高い開閉頻度 (800 ～ 1500 サイクル/日)

広い電圧変動許容範囲（±15%）

私たちはシステムを次のように設計します。分離された電源回路と信号回路、光絶縁入力、強化された PCB レイアウトにより干渉を軽減し、長期的な信頼性を確保します。-



---



2. 制御アルゴリズム：精密動作管理

高速ローリング シャッター ドアのパフォーマンスは、そのモーション コントロール ロジックに大きく依存します。{0}

コアアルゴリズム構造:

ソフトスタート加速曲線

定速規制

予測減速度計算

位置-ベースのブレーキ制御

サーボ駆動システムの場合、以下を実装します。{0}

閉ループ PID 制御-

リアルタイムのエンコーダ フィードバック-

動的トルク補償

これにより、次のことが保証されます。

スムーズな加速（機械的ストレスの軽減）

正確な停止（位置決め公差±2mm）

ギアボックスとカーテンの摩耗を軽減

単純なインバータ ベースの制御と比較して、サーボ システムは大幅に高い精度とダイナミックな応答を提供します。{0}



---



3. 高周波数動作の安定性（1000+ サイクル/日）-

物流や自動倉庫のプロジェクトでは、連続的に 2 ～ 3 分ごとにドアが作動することがあります。

主な安定性要因には次のようなものがあります。

熱管理

アルミニウム放熱ハウジング

インテリジェントな温度監視

過熱保護ロジック

コンポーネントの選択

工業用グレードのコンデンサ（105 度定格）-

強化リレーまたはソリッドステート出力モジュール-

高耐久性制動抵抗器-

ライフサイクルテスト

100万サイクル耐久シミュレーション

最大トルクでの負荷応力試験

適切に設計されたシステムは、長時間の動作後でも一貫した応答時間を維持する必要があります。
